一般仕様
- 形式
- 相数
- 定格周波数
- 定格容量
- 定格一次電圧
- 定格二次電圧
- タップ電圧
- 一次結線
- 二次結線
- 冷却方式(油入自冷)
- 付属品(標準付付属品以外は必ず指定ください)
- 塗装色
- ご注文台数
- ご希望納期
特殊指定事項
- 特性指定値がある場合
- 特殊試験をご希望の場合
- 特殊使用状態の場合(3項の表による)
- 特殊運転条件がある場合
並列、過負荷運転、多頻度投入・遮断、高調波電流、その他
製品・サービス PRODUCT AND SERVICE
トップランナー油入変圧器 技術資料

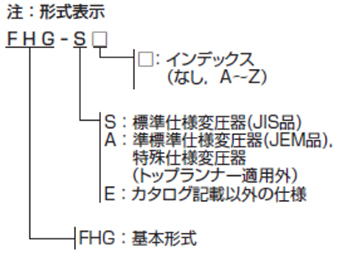

トップランナー油入変圧器2014の標準仕様変圧器(JIS品シリーズ)
| 適用規格 | JIS C 4304:2013 | |||||
|---|---|---|---|---|---|---|
| 相数 | 単相 | 三相 | ||||
| 定格容量 〔kVA〕 | 10. 20. 30. 50. 75. 100. 150. 200. 300. 500 | 20. 30. 50. | 75. 100. 150. 200. 300. 500 | 750.. 1000 | 1500. 2000 | 1500. 2000 |
| 定格一次電圧 | 6600V | |||||
| タップ電圧 | R6600/F6300/6000V(50kVA以下). F6750/R6600/F6450/F6300/6150V(75kVA以上) | |||||
| 定格二次電圧 | 210/105V | 210V | 420V(50Hz) 440V(60Hz) | |||
| 結線 | 単三専用 | |||||
| 温度上昇限度 | 油:60K. 巻線:65K | |||||
| 設置環境 | JIS規格の標準使用状態で使用 | |||||
| 備考 | 混触防止板なし(混触防止板付きは準標準仕様偏圧器(JEM品)となります) | |||||
トップランナー油入変圧器2014の準標準仕様変圧器(JEM品シリーズ)
| 適用規格 | JEC-2200-2014. JEM 1500:2014 | |||||
|---|---|---|---|---|---|---|
| 相数 | 単相 | 三相 | ||||
| 定格容量 | 10～500kVA | 20～1000kVA | ||||
| 定格一次電圧 | 6.6kV, 3.3kVまたは6.6-3.3kV共用 | |||||
| 定格二次電圧 | 210/105V | 210V. 420V(50Hz),440V(60Hz) | ||||
| 結線 | 単三専用 | |||||
| 温度上昇限度 | 油:60K. 巻線:65K | |||||
| 設置環境 | JEC規格の常規使用状態 | |||||
| 備考 | 混触防止板なし、または混触防止板付き | |||||
特殊仕様変圧器(JIS・JEMトップランナー適用外シリーズ)
| 適用規格 | JEC-2200-2014 | |||||
|---|---|---|---|---|---|---|
| 相数 | 三相/単相2回路 | 三相(タイトランス) | ||||
| 定格容量 | 20～150kVA | 75～500kVA | ||||
| 定格一次電圧 | 210V | 6600V | ||||
| 定格二次電圧 | (210/105V)×2回路 | 3150V(50Hz), 3300V(60Hz) | ||||
| 結線 | ||||||
| 温度上昇限度 | 油:60K. 巻線:65K | |||||
| 設置環境 | JEC規格の常規使用状態 | |||||
| 備考 | 混触防止板なし | |||||
標準特性表
標準寸法表
ご照会・ご注文の際に必要なご指定事項
