標準変圧器以外の特殊仕様も製作しております。また、リプレース時の取合い寸法合わせについても対応可能です。
代表する特殊変圧器の一例を紹介致します。
製品・サービス PRODUCT AND SERVICE
高圧用特殊油入変圧器
ケーブルダクト付変圧器
ケーブルダクト付変圧器の特長
塩害などにさらされる場合や充電部の露出による危険を避ける必要がある場合など、ご希望により端子部を囲うケーブルダクト付変圧器を製作致します。

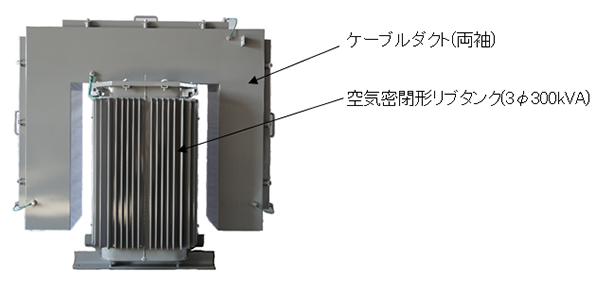

空気密閉形ケーブルダクト付の例 (3φ300kVA両袖)
代表4パターンから選定。下図以外にも製作可能です。個別にお問い合わせください。
ケーブルダクト付変圧器の仕様
| 定格容量 | 定格電圧・結線 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単相：75kVA～500kVA | 高圧：6600Vまたは3300V | |||||||||||||||||||||
| 低圧：210-105V | ||||||||||||||||||||||
| 結線：単三専用 | ||||||||||||||||||||||
| 三相：75kVA～5000kVA | 高圧：6600Vまたは3300V | |||||||||||||||||||||
| 低圧：210Vまたは420(50Hz)/440V(60Hz) | ||||||||||||||||||||||
| 結線：Ｙ／△，△／△，△／Ｙ | ||||||||||||||||||||||
窒素密封形変圧器
窒素密封形変圧器の特長
- リブ放熱器タンクを用いた窒素密封形変圧器を製作致します。
従来品(パネル放熱器タンク)よりもコンパクト・軽量化を図ります。 - 窒素圧力計を標準装備により、保守点検が容易。
窒素密封形(リブ放熱器)の例
窒素密封形変圧器の仕様
| 形式 | 油劣化防止方式 | 定格容量 | 定格電圧・結線 | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHG-EN | 窒素密封形 (リブ放熱器タイプ) |
単相：75kVA～500kVA | 高圧：6600Vまたは3300V | |||||||||||||||||||||||||||||||
| 低圧：210-105Ｖ | ||||||||||||||||||||||||||||||||||
| 結線：単三専用 | ||||||||||||||||||||||||||||||||||
| 三相：75kVA～2000kVA | 高圧：6600Vまたは3300V | |||||||||||||||||||||||||||||||||
| 低圧：210Vまたは420(50Hz)/440V(60Hz) | ||||||||||||||||||||||||||||||||||
| 結線：Ｙ／△，△／△，△／Ｙ | ||||||||||||||||||||||||||||||||||
※上記容量を超える場合は、パネル放熱器タイプを採用して製作します。
