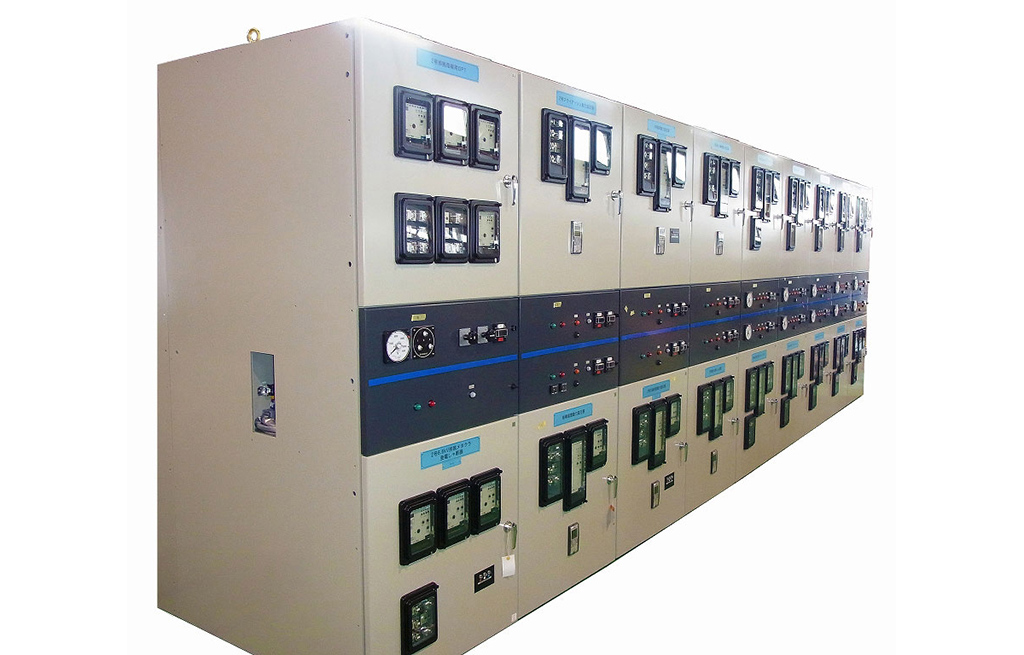

メタルクラッド型キュービクル

内蔵機器を金属板にて遮蔽した高圧キュービクルです。 金属板遮蔽は、キュービクル内部で電気的事故が発生した際に、その波及を低減させる効果があり、発電所などの短絡容量の大きな電気設備などで適用されます。

仕様の一例

準拠規格	ＪＥＭ１４２５
定格電圧	ＡＣ７．２ｋＶ
定格電流	母線ＡＣ１２００Ａ　フィーダＡＣ１２００Ａ
周波数	５０または６０Ｈｚ
定格短時間耐電流	３１.５ｋＡ（１秒）
主な内蔵機器・機能	真空遮断器（ＶＣＢ）、保護継電器、故障表示及び発報機能、遮断器操作機能
