IH関連事業

IH加熱電源

NEW

IHインバータ電源は200V系に加え、新たに400V系をラインナップしました。

>> 海外電圧に対応
>> 200V系に比べ配線電線の断面積低減が可能(配線材コストの低減)

● 当社のIHインバータ電源は厳しい環境下での使用が可能で、業務用厨房に最適です。
  >> 周囲温度60℃に対応
  >> 防湿処理により、湿度、オイルミスト、塵埃に対して強い

● IHインバータ電源と加熱用ワークコイルの一貫開発により、最適なマッチング・最適な加熱条件を
 実現できます。


形式YKD-125AHV-YKD-60A NEW
入力定格電圧AC200/220V±10%AC380V±10%
周波数50/60Hz
相数三相
電源容量23kVA
出力定格周波数15~25kHz 7.0~8.9kHz
相数単相
電流125Arms60Arms
公称電力 ※20kW
構造冷却方式水冷式
質量11kg
外形寸法W435mm435mm
D377mm412mm
H248mm268mm

 ※ 出力電力は使用する加熱用ワークコイルおよび加熱対象物(材質、距離など)により変化します。

● IHインバータ電源は上表以外の仕様(入力電圧、出力電力、出力周波数、冷却方式、外形寸法等)についても対応致します。
● 加熱用ワークコイルはお客様のご要望にあわせて設計・製作いたします。

まずはご相談ください。

20kW IHインバータ電源
ワークコイルユニット例

IHインバータ電源につきましては、こちらのパンフレットをご覧ください。

PDF

非接触給電装置

誘導加熱の技術を応用して非接触給電の研究にも取り組んでおります。

■ 事例紹介:電気自動車用非接触充電装置への適用を想定したフリーポジショニング機能の開発

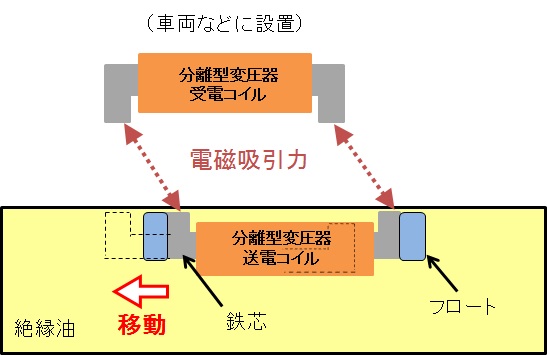

特徴は、送受電コイルの位置ズレをフリーポジショニング機能で解消し、高効率給電を可能にすることにあります。

  • 送電コイルは絶縁油中に浮いており、自由に移動
  • 送受電コイル間の電磁吸引力で送電コイルを移動させ
    位置ズレを解消(位置ズレ補正はMax±200mm)
  • 位置ズレ解消後に給電を行い高効率給電を実現
  • モータなどの動力機械部がなくメンテナンスフリー

非接触給電装置の電気関係学会発表につきましては、こちらをご覧ください。

PDF
